全面监测控制——Wled彩灯接入ThingsPanel

admin1

对接目标

全面监测控制是最终实现目标，具体包括：

可查看所有上报数据
可实现所有的控制指令

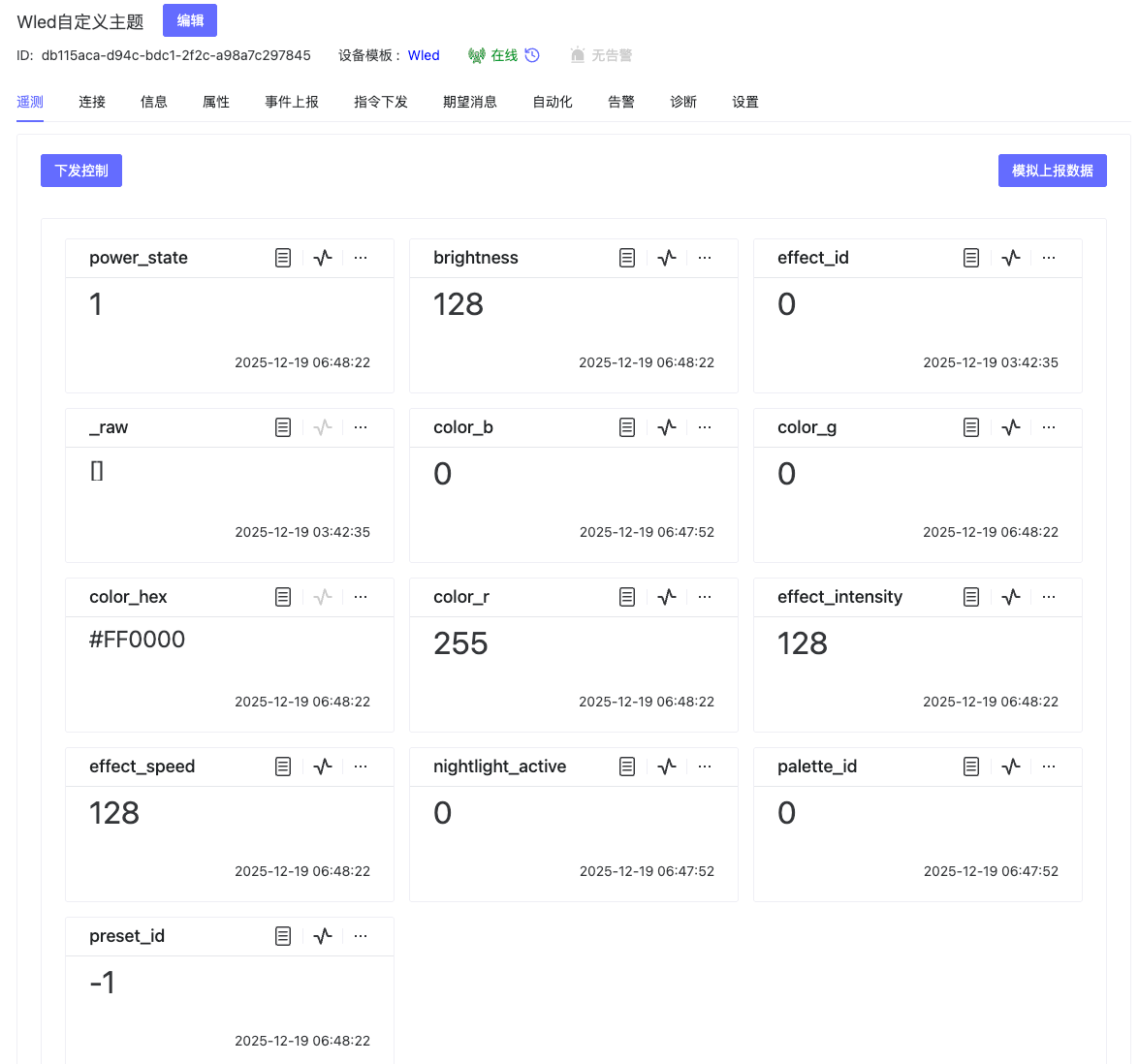

展示效果

对接思路

整体对接分为如下几个部分：

修路：目的是让设备和系统能够通信，确保“货物”可以互相送到。这个包括了创建设备模板，创建主题映射，配置设备的MQTT等操作
收货：目的是彼此来发的信息，对方能明白。主要是创建上下行脚本，翻译对方发来的信息。

对接技术细节

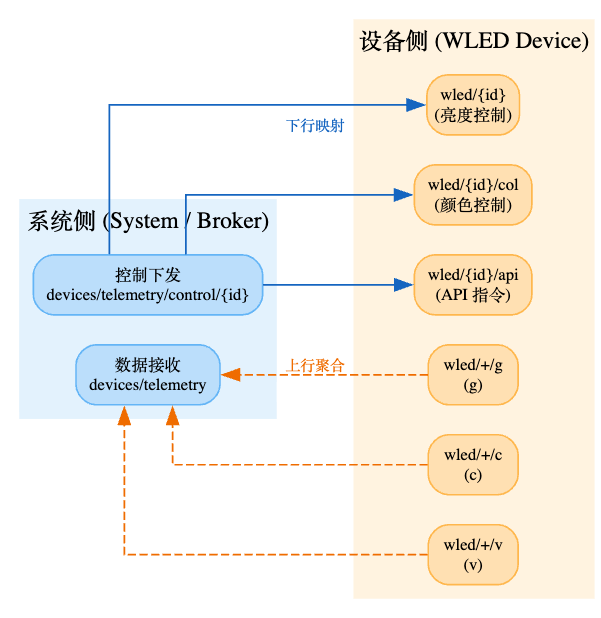

路是如何修通的

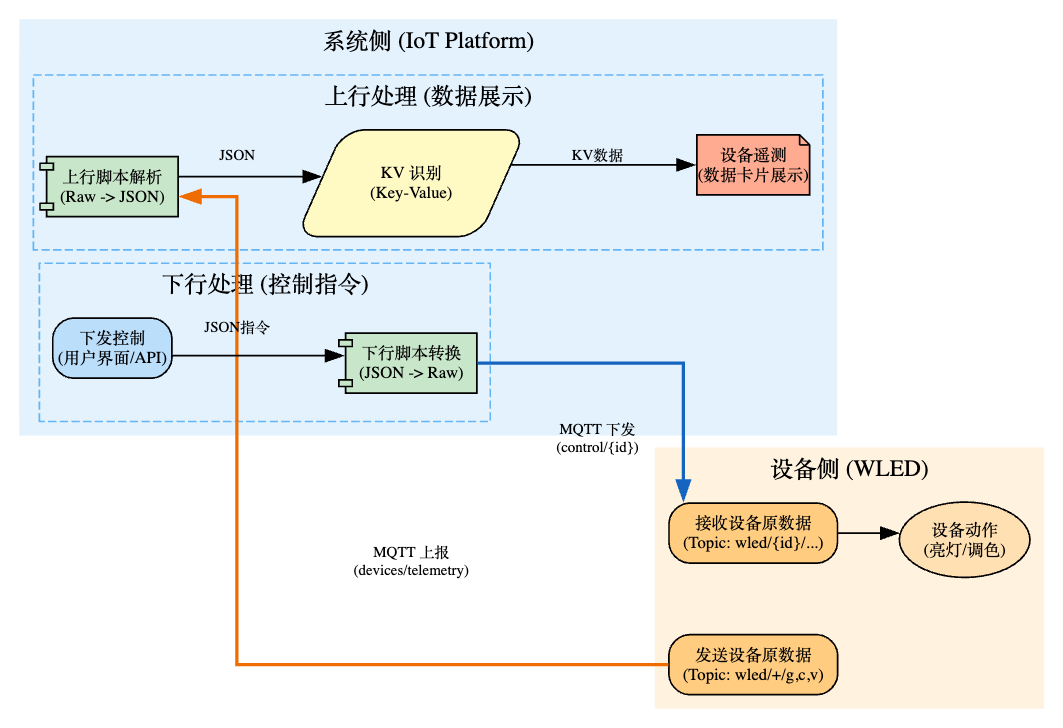

系统是如何工作的

对接过程

配置Wled的MQTT，让设备可以上报信息到ThingsPanel平台

首先要进入到Wled的配置界面，一般通过类似http://192.168.31.69/这样的访问地址进入到后台界面。

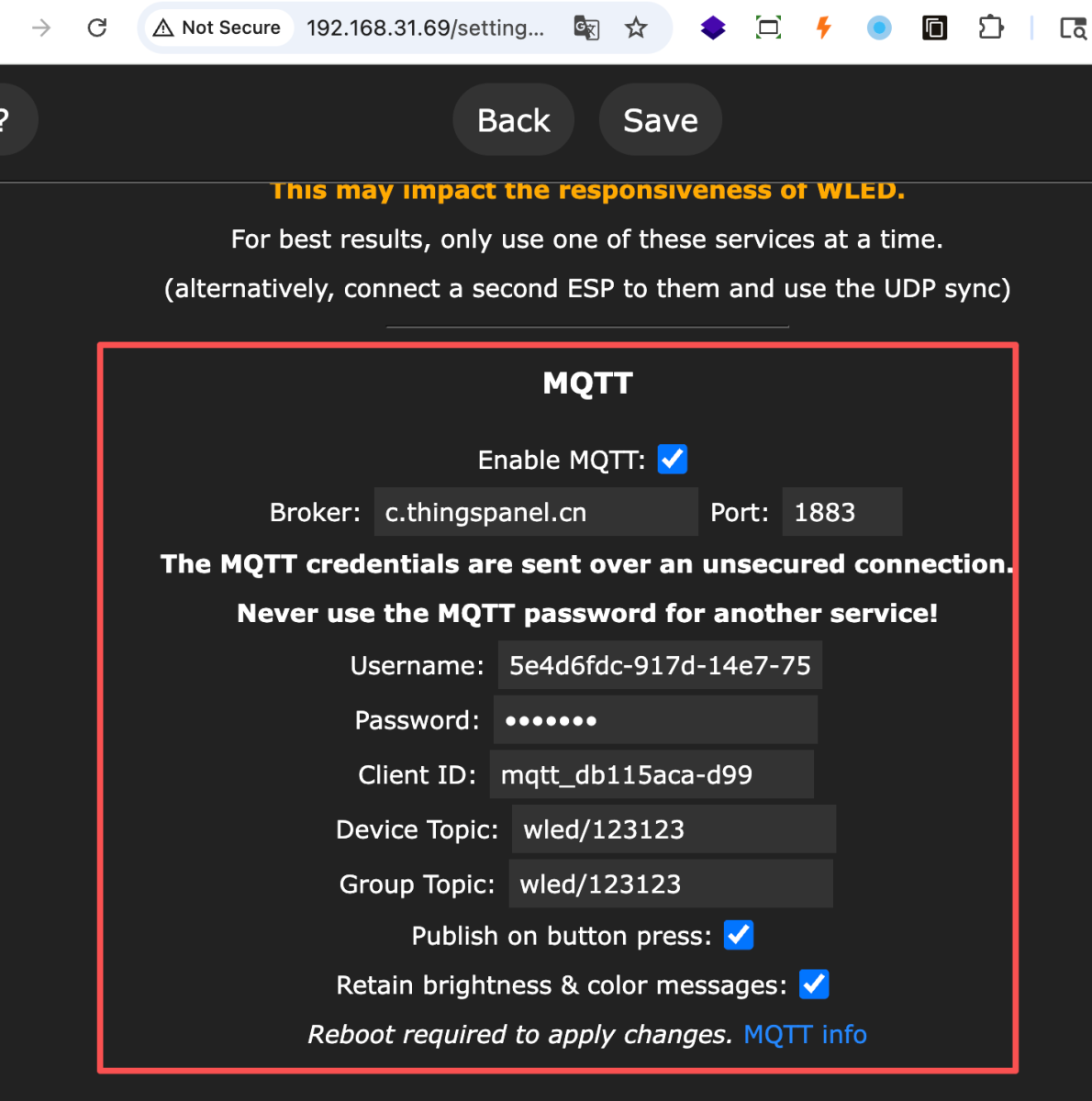

配置wled的MQTT部分，具体在config的Sync Interfaces里面。

这些配置参数是从ThingsPanel的设备连接中获得的，当你创建了设备，自然就看到了这些参数，然后填写到Wled配置界面中。

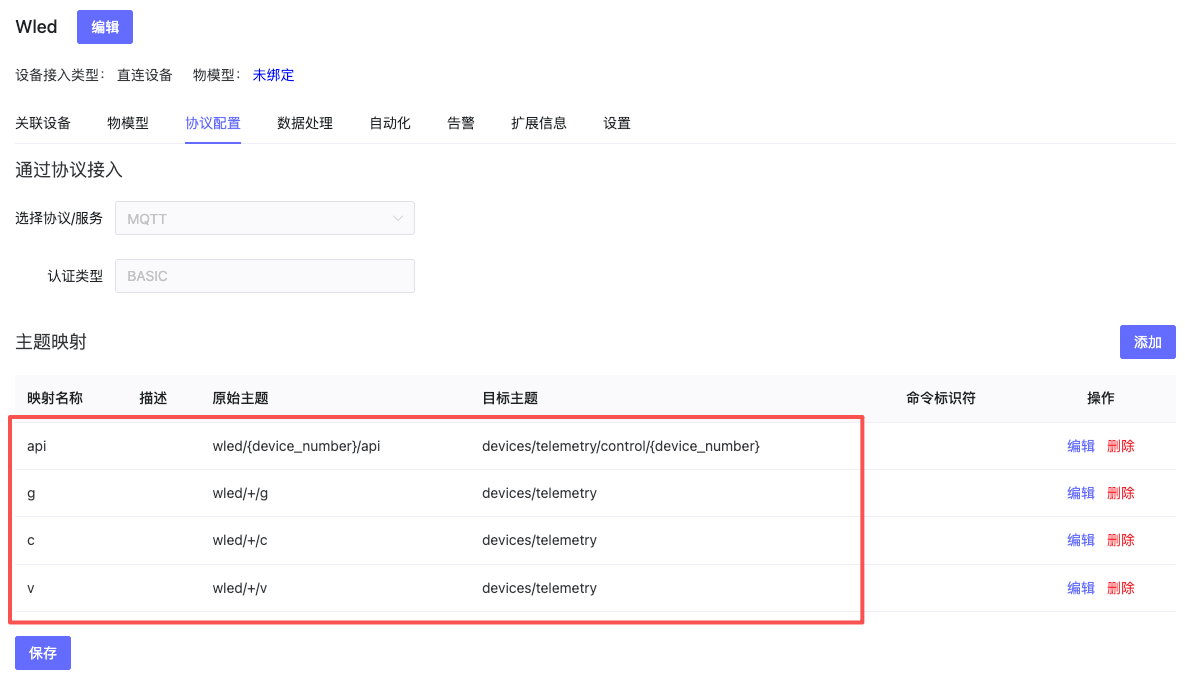

配置ThingsPanel的设备模板中的主题转换，全面打通上下行的信息通路

配置脚本，对上下行的信息进行编解码，确保系统和设备彼此都能听懂对方的语言。

上报脚本，添加到设备模板中的数据处理Tab中，使用预处理遥测选项。

function encodeInp(msg, topic)
    local json = require("json")
    local telemetryData = {}

    -- 【辅助函数】正则提取并转数字，若失败返回默认值
    local function extract(pattern, default)
        local val = string.match(msg, pattern)
        if val then return tonumber(val) else return default end
    end

    -- === 场景 1: 处理 WLED 标准 XML 状态 (来自 /v 主题) ===
    -- 特征：包含 <vs> 或 <ac> 标签
    if string.find(msg, "<") and string.find(msg, ">") then

        -- 1. 基础信息
        local bri = extract("<ac>(%d+)</ac>", 0)
        telemetryData["brightness"] = bri

        -- 推导开关状态 (亮度>0 视为开)
        if bri > 0 then
            telemetryData["power_state"] = 1
        else
            telemetryData["power_state"] = 0
        end

        -- 2. 颜色信息 (最重要！提取 RGB 并合成 HEX)
        local r = extract("<cl>(%d+)</cl>", 0) -- cl = Color Red
        local g = extract("<cs>(%d+)</cs>", 0) -- cs = Color Green (Select)
        local b = extract("<cb>(%d+)</cb>", 0) -- cb = Color Blue
        local w = extract("<cw>(%d+)</cw>", 0) -- cw = Color White (如果有)

        telemetryData["color_r"] = r
        telemetryData["color_g"] = g
        telemetryData["color_b"] = b

        -- 合成 HEX 颜色字符串 (例如 #FF0000)，方便前端直接展示颜色块
        telemetryData["color_hex"] = string.format("#%02X%02X%02X", r, g, b)

        -- 3. 特效详情 (Effects)
        telemetryData["effect_id"] = extract("<fx>(%d+)</fx>", 0) -- 特效ID
        telemetryData["effect_speed"] = extract("<sx>(%d+)</sx>", 128) -- 速度
        telemetryData["effect_intensity"] = extract("<ix>(%d+)</ix>", 128) -- 强度

        -- 4. 调色板 (Palette)
        telemetryData["palette_id"] = extract("<fp>(%d+)</fp>", 0)

        -- 5. 其他高级信息
        -- 夜灯模式 (Nightlight): 0=关, 1=开
        telemetryData["nightlight_active"] = extract("<nl>(%d+)</nl>", 0)
        -- 预设 ID
        telemetryData["preset_id"] = extract("<pl>(%d+)</pl>", -1)

    -- === 场景 2: 处理纯数字 (通常来自 /g 主题，仅亮度) ===
    elseif tonumber(msg) then
        local bri = tonumber(msg)
        telemetryData["brightness"] = bri
        telemetryData["power_state"] = (bri > 0) and 1 or 0

    -- === 场景 3: 处理 HEX 颜色串 (通常来自 /c 主题) ===
    -- 例如 FF0000 或 #FF0000
    elseif string.match(msg, "^#?%x+$") then
        local hex = msg:gsub("#", "")
        if #hex == 6 then
            telemetryData["color_hex"] = "#" .. hex
            -- 反解 RGB
            telemetryData["color_r"] = tonumber("0x" .. hex:sub(1,2))
            telemetryData["color_g"] = tonumber("0x" .. hex:sub(3,4))
            telemetryData["color_b"] = tonumber("0x" .. hex:sub(5,6))
        end

    -- === 场景 4: 尝试 JSON 解析 (容错) ===
    else
        local status, decoded = pcall(json.decode, msg)
        if status and decoded then
            -- 如果本身就是 JSON，直接尝试提取核心字段
            if decoded.bri then telemetryData["brightness"] = decoded.bri end
            if decoded.on ~= nil then telemetryData["power_state"] = decoded.on and 1 or 0 end
        end
    end

    -- 如果解析出的表不为空，则返回 JSON；否则返回原始数据以便排查
    if next(telemetryData) ~= nil then
        return json.encode(telemetryData)
    else
        -- 只有在真的什么都解析不出来时，才放入 _raw，避免垃圾数据刷屏
        return json.encode({ _raw = msg })
    end
end

下行脚本，添加到设备模板中的数据处理Tab中，使用下发数据预处理选项。

function encodeInp(msg, topic)
    local json = require("json")
    -- 安全解析输入，防止空数据报错
    local status, inputData = pcall(json.decode, msg)
    if not status or not inputData then return msg end

    local wledPayload = {}
    local cmd = inputData.command

    -- === 1. 开关控制 ===
    if cmd == "turn_on" then
        wledPayload["on"] = true
    elseif cmd == "turn_off" then
        wledPayload["on"] = false

    -- === 2. 亮度控制 (0-255) ===
    elseif cmd == "set_brightness" then
        if inputData.brightness then
            wledPayload["bri"] = tonumber(inputData.brightness)
        end

    -- === 3. 颜色控制 (最关键部分) ===
    elseif cmd == "set_color" then
        -- 强制转换为数字，防止字符串 "255" 导致错误
        local r = tonumber(inputData.r) or 0
        local g = tonumber(inputData.g) or 0
        local b = tonumber(inputData.b) or 0

        -- 构造 WLED 需要的各种嵌套
        -- 结构: {"seg": [{"col": [[r,g,b]], "fx": 0}], "on": true}
        local colorArray = {r, g, b}
        local colSegment = { colorArray } -- 这变成了 [[r,g,b]]

        wledPayload["on"] = true -- 确保开灯
        wledPayload["seg"] = {
            {
                ["col"] = colSegment,
                ["fx"]  = 0 -- 0=Solid(纯色)，必须设置，否则如果当前是呼吸灯，改颜色无效
            }
        }

    -- === 4. 特效控制 (Effect) ===
    elseif cmd == "set_effect" then
        if inputData.effect then
            wledPayload["on"] = true
            wledPayload["seg"] = {
                { ["fx"] = tonumber(inputData.effect) }
            }
        end

    -- === 5. 特效速度/强度 ===
    elseif cmd == "set_effect_speed" then
        if inputData.speed then
            wledPayload["seg"] = { { ["sx"] = tonumber(inputData.speed) } }
        end
    elseif cmd == "set_effect_intensity" then
        if inputData.intensity then
            wledPayload["seg"] = { { ["ix"] = tonumber(inputData.intensity) } }
        end

    -- === 6. 预设 (Preset) ===
    elseif cmd == "set_preset" then
        if inputData.preset then
            wledPayload["ps"] = tonumber(inputData.preset)
        end

    -- === 7. 自定义透传 (高级) ===
    elseif cmd == "custom" and inputData.data then
        return json.encode(inputData.data)

    else
        -- 如果没有匹配到 command，原样返回，防止误伤
        return msg
    end

    -- 返回标准 WLED JSON 字符串
    return json.encode(wledPayload)
end

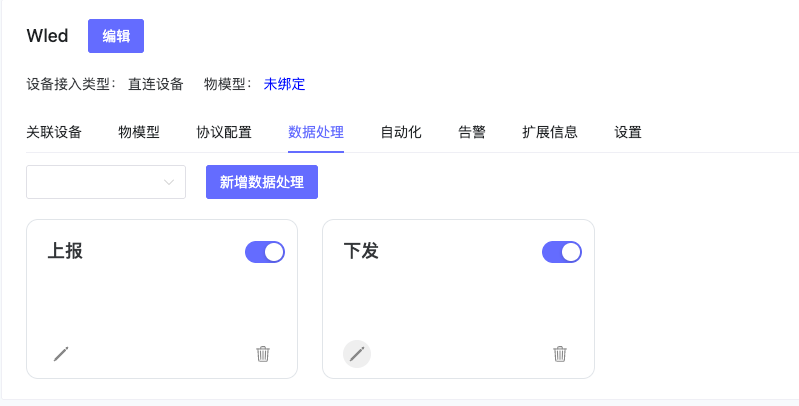

配置好之后如图

开始测试

1. 基础控制 (Basic)

最常用的开关和亮度调节。

关灯

{ "command": "turn_off" }

开灯

{ "command": "turn_on" }

亮度：最亮 (100%)

{ "command": "set_brightness", "brightness": 255 }

亮度：微光 (10%)
适合夜灯模式

{ "command": "set_brightness", "brightness": 25 }

2. 颜色控制 (Color)

使用 set_color，脚本会自动把你的 RGB 值封装成 WLED 需要的复杂数组。

纯绿 (Green)

{ "command": "set_color", "r": 0, "g": 255, "b": 0 }

纯蓝 (Blue)

{ "command": "set_color", "r": 0, "g": 0, "b": 255 }

暖白 (Warm White - 模拟白炽灯)
这是 RGB 混合出的暖白，如果你是 RGBW 灯带，可以用后面的高级指令控制白光通道

{ "command": "set_color", "r": 255, "g": 147, "b": 41 }

冷白 (Cool White)

{ "command": "set_color", "r": 201, "g": 226, "b": 255 }

3. 特效控制 (Effects)

这是 WLED 的灵魂。通过组合 特效ID + 速度 + 强度，你可以创造无限可能。

💡 小贴士：特效 ID (Effect ID) 是 WLED 内置的编号。

0: 纯色 (Solid)

1: 闪烁 (Blink)

2: 呼吸 (Breathe)

8: 彩虹 (Rainbow)

9: 彩虹闪烁 (Rainbow Glitter)

12: 火焰 (Fire 2012)

41: 骇客帝国 (Matrix)

启动“彩虹循环” (Rainbow)

{ "command": "set_effect", "effect": 8 }

调节特效：速度极快
范围 0-255，值越大越快

{ "command": "set_effect_speed", "speed": 230 }

调节特效：慢速优雅

{ "command": "set_effect_speed", "speed": 30 }

调节特效：高强度 (密度大/闪烁猛)
范围 0-255

{ "command": "set_effect_intensity", "intensity": 200 }

组合拳：慢速呼吸效果
(因为脚本逻辑是分发的，你可以连续发这三条，或者用下面的“高级自定义”一次性发完)

{"command": "set_effect", "effect": 2}
{"command": "set_effect_speed", "speed": 40}
{"command": "set_effect_intensity", "intensity": 128}

4. 调色板 (Palettes)

即使是同一个特效（比如“呼吸”），配合不同的调色板，感觉完全不同。

💡 调色板 ID 参考：

0: 默认 (Default)

2: 随机主色 (Primary Color)

5: 海洋 (Ocean) - 蓝青色调

11: 彩虹 (Rainbow)

35: 樱花 (Sakura) - 粉红/白

切换到“海洋”色调

{ "command": "set_palette", "palette": 5 }

切换到“派对”色调 (Party)

{ "command": "set_palette", "palette": 6 }

5. 预设控制 (Presets)

如果你在 WLED 网页端保存了喜欢的场景（Preset），可以直接调用。这是最方便的场景切换方式。

调用 1 号预设

{ "command": "set_preset", "preset": 1 }

调用 2 号预设

{ "command": "set_preset", "preset": 2 }

6. 👑 高级自定义 (God Mode)

利用脚本中的 custom 指令，你可以绕过简单的翻译逻辑，直接向 WLED 发送原生指令。这能实现非常复杂的功能。

场景 A：分区控制 (Segments)
把灯带分成两截，前10个灯珠显示红色，后面的显示蓝色呼吸特效。
(假设你有至少20个灯珠)

{
    "command": "custom",
    "data": {
        "on": true,
        "seg": [
            {
                "id": 0,
                "start": 0,
                "stop": 10,
                "col": [[255, 0, 0]],
                "fx": 0
            },
            {
                "id": 1,
                "start": 10,
                "stop": 20,
                "col": [[0, 0, 255]],
                "fx": 2,
                "sx": 128
            }
        ]
    }
}

场景 B：开启夜灯模式 (Nightlight)
开启后，灯光会在60分钟内逐渐变暗直到关闭。

{
    "command": "custom",
    "data": {
        "nl": {
            "on": true,
            "dur": 60,
            "mode": 1
        }
    }
}

dur: 持续时间（分钟）
mode: 1 (淡出到关灯)

场景 C：RGBW 控制 (针对带白光的灯带)
如果你有单独的白色通道，用 set_color 是控制不了的，必须用 custom。
格式：[R, G, B, W]

{
    "command": "custom",
    "data": {
        "seg": [{
            "col": [[0, 0, 0, 255]]
        }]
    }
}

这会把 RGB 关掉，只把白色通道开到最大。

场景 D：清除所有特效，恢复默认
如果玩乱了，发这个重置。

{
    "command": "custom",
    "data": {
        "on": true,
        "bri": 128,
        "seg": [{
            "id": 0,
            "start": 0,
            "stop": 1000,
            "fx": 0,
            "sx": 128,
            "ix": 128,
            "col": [[255, 160, 0]]
        }]
    }
}

现在你可以把这些 JSON 保存到你的测试工具或者文档里，随意组合，实现对Wled的完全掌控！
